滚筒筛

【适用范围之一:】
1、采石场、砂石厂等用于石子筛分分级并去除泥土和石粉;
【适用范围之二:】
2、煤炭行业用于硬大煤块和煤粉的筛分、洗煤等;
【适用范围之三:】
3、矿山选矿、化工陶瓷等行业用于不同粒度块状、粉状混合物料的分级。

云南昆明滇重矿机系列圆筒筛的突出优势

1、适应性宽泛

滚筒筛可用于多种多样物料的筛分,砂石料、矿石、煤矸石、煤泥、石子等等都可以使用圆筒筛沙机进行筛分,同时,滚筒筛砂机的进料口可灵活定制,适应皮带机、料斗、装载机等喂料,均可实现顺畅不堵塞。

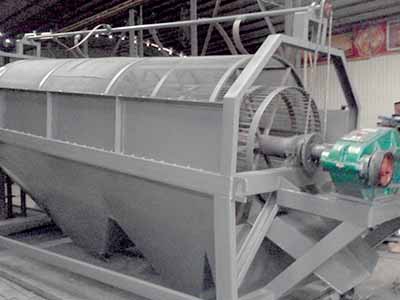

大型滚筒筛砂机安装调试现场照片

2、高效率、筛分量大、易于大型化作业

物料在滚筒筛分机内部每时每刻都在和筛网接触、被筛分,所以圆筒筛的筛分极其高效,单位时间筛分量远大于其他筛分设备,并且在滚筒筛砂机内部设有梳型清筛机构(可选配),随时清理筛网,有效防止杂物、杂草等堵塞筛孔。整台圆筒筛沙机占地小、部署方便,很容易组成机组实现大型化作业。

小型圆筒筛生产作业现场照片

3、能耗低、噪音低、可密封作业避免扬尘

云南昆明滇重矿机全系列滚筒筛电能消耗量低,同比下降20%左右,筛网上部可用机罩密封或配备湿式喷淋除尘系统,杜绝扬尘污染满足环保要求。同时由于圆筒筛的转速较低,并有密封机罩隔绝,所以噪音污染也控制到了最低。

小型简易滚筒筛分机生产现场

4、方便部署、筛网寿命长、维保工作量极小

云南昆明滇重矿机的滚筒筛砂机技术工程师们通过一系列的技术革新,将筛网的设计参数、选用材料最优化,对比圆筒筛沙机的第一代原型机筛网寿命提升了300%,这个最主要的易损件寿命大幅提升,因此整套滚筒筛分机的平均无故障运行时间也大幅提升到了10000小时,平时几乎不需要人力进行维护保养。圆筒筛的安装也极为方便,有时甚至不需要专门的基础,可直接放置于平整的地面或楼板上料仓下即可。

滚筒筛的组成结构

滚筒筛砂机的主体结构包括电机、减速机、筛分筒、进出料器、机架等,筛分筒与设备中心线成6˚夹角,外部被密封隔离罩所密封。具体可参见下面的滚动筛分机结构图:

滚筒筛结构示意图

圆筒筛沙机启动后,电机通过变速机驱动使筛分筒在匀速旋转,物料由进料口自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

滚筒筛砂机生产作业视频

圆筒筛规格参数表

型号 筒体规格
(m)
筒体倾角 筒体转速
(转/分)
筛孔尺寸
(mm)
最大进料
粒度(mm)
产量(m3/h) 电机功率(kw)
筛孔(2mm) 筛孔(20mm)
GTS820 Φ0.8×2 32 2-20 网孔尺寸×2.5 7 30 3
GTS830 Φ0.8×3 32 8 50 3
GTS1030 Φ1×3 25 10 60 4
GTS1040 Φ1×4 25 11 80 4
GTS1230 Φ1.2×3 20 12 100 5.5
GTS1240 Φ1.2×4 20 14 120 5.5
GTS1250 Φ1.2×5 20 15 140 5.5
GTS1530 Φ1.5×3 17 16 120 5.5
GTS1540 Φ1.5×4 17 18 150 7.5
GTS1550 Φ1.5×5 17 20 180 11
GTS1560 Φ1.5×6 17 22 200 11
