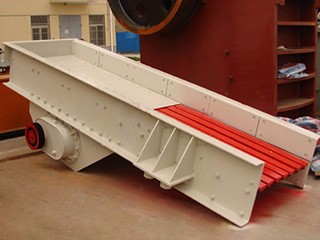

振动给料机

【用途】
为下游设备提供连续、稳定、均匀的喂料
【常见用途】
矿山、建材、化工、冶炼、水利等行业
【最大进料】
300mm-750mmm(相见技术参数表)
【突出优势】
振动平稳,送料块度大、处理量大,工作稳定可靠

GZD系列振动给料机的用途

振动给料机设计用于在生产流程中把大块、颗粒状待加工物料从储料仓中均匀、连续、稳定地送入受料装置中进行加工生产。云南昆明滇重矿机全系列棒条式振动给料机属于常规产品,经过6次大的技术迭代升级,可实现带料启动或承受较大仓压下的正常启动,目前成功案例已经遍布选矿、砂石生产、煤矿、冶金、建材生产、化工、磨料粉磨等众多行业。

振动给矿机应用于砂石生产线中时,可为破碎机连续均匀的喂料的同时,实现对物料的粗筛分,简单除掉大块石料中的泥土及细粒物料等,有利于减轻颚式破碎机等破碎设备的作业压力。

云南昆明滇重矿机系列棒条式振动给料机的过人之处

1、昆明振动喂料机技术工程师在槽体进料端设计采用了高强度合金框架机构,坚固耐用,可承受大块石料等的长期冲击,具有高耐磨性,可耐受一定程度的腐蚀,可用于高温、高粗糙度、有腐蚀性的物料喂料作业;出料端则采用轻轨筛板,可实现对物料的粗筛分,且不易堵塞,使用寿命厂;

2、GZD振动给矿机的机体下部减震弹簧采用60S12Mn钢弹簧,弹性系数大、强度高,有较高的抗疲劳性,另外其本身只有一个自由度,在棒条式振动给料机带料运行时不易发生变形;

3、选用大激振器底座,法兰与两侧机体连接处采用高强度螺栓,传振效果好且有效提升该受力处的耐用度,噪音低且耗电少。

振动给料机的作业机理

GZD系列振动喂料机主要结构包括给料槽体、激振器、弹簧支座、传动装置等。

  1. 振动喂料机内部结构示意图

激振器是由两根偏心轴(主、被动)和齿轮副组成。工作时,电机通过三角带驱动主动轴,再由主动轴上齿轮啮合驱动被动轴转动,主、被动轴同时反向旋转,使机体振动,驱使槽体内的物料收到连续的间隙性振动,沿槽体倾斜角度向下移动,达到输送物料的目的。

振动给矿机原理的动图演示

棒条式振动喂料机的工作原理示意图

昆明振动喂料机厂家滇重矿机的产品参数表

型号漏斗尺寸(mm)最大进料粒度(mm)产量(t/h)功率(KW)重量(Kg)外形尺寸(mm)
GZD-850×3000850×300040080-1207.538953100×1800×1600
GZD-960×3800960×3800500120-2101139803850×1950×1630
GZD-1100×42001100×4200580200-4301541704400×2050×1660
GZD-1100×49001100×4900580280-5001545205200×2050×1700
GZD-1300×49001300×4900750450-6002252005200×2350×1750
