轮斗洗砂机

进料粒度
0.5mm-15mm
生产能力
10t/h-500t/h
适用物料
河沙、机制砂石、石英砂、自然砂石、海砂等
应用场合
砂石场、矿山选矿、建材生产、水利水电、混凝土搅拌站、市政工程等用于砂石料、各类细粒物料的清洗、除杂作业

轮斗洗砂机的用途

轮斗洗砂机也叫“轮式洗砂机”、“轮斗式洗砂机”,其主要用途是清洗、分离机制砂、天然砂中的石粉、泥土、杂物等,目前在砂石场、混凝土搅拌站、采砂场、各类路桥建设、市政建设、玻璃陶瓷等行业中得到广泛应用。

轮斗式洗砂机和脱水筛联合作业现场

轮斗式洗砂机的突出优势

1、能耗低、清洗过程中细砂、石粉等细粒物料的流失量小,可调式溢流堰板充分保障清洗效果;

2、历经昆明洗砂机技术组多次技术升级,结构更加简约人性,独创的密封结构、全封闭油浴式传动装置等多种设计保证设备的可靠性;

3、易损件少,设备运行稳定可靠,避免了不必要的停机和维护,直接提升经济效益。

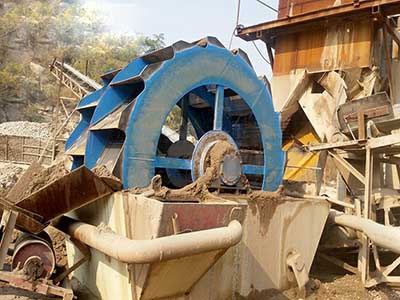

轮斗洗砂机作业现场

轮式洗砂机和螺旋洗砂机各有所长

同为洗砂设备,轮斗洗砂机和螺旋洗砂机各有所长,那么双叶轮洗砂机和螺旋洗砂机该如何选择呢?这就要遵循一条原则:适合的才是最好的,要根据清洗物料和需要达到的效果而定。

对于轮斗式洗砂机来说清洗砂子等小颗粒的物料效果较好,用水量较小,细粒物料流失少,设备投资额度小。

而螺旋洗砂机则处理量大,效率较高,清洗彻底,对于杂质较多的物料清洗效果好,但这也有代价的:用水量较大,细砂的流失较多。

轮斗洗砂机案例视频

请观看以下砂石生产线视频中的4分22秒-5分02秒片段:

轮式洗砂机的结构与原理

轮式洗砂机的结构较为简单,整体主要包括洗砂池、叶轮、传动装置等组成,具体可参见下面的轮斗洗砂机结构示意图:

轮式洗砂机的结构示意图

轮斗式洗砂机启动后,电机通过皮带驱动减速器带动叶轮慢速转动,一般1分钟1-2转,进入入料口的轮斗带动洗砂池中的物料缓慢、匀速地从入料端移动到出料端,其间物料颗粒之间产生揉搓、研磨、翻滚,表面上附着的泥土、杂质等被水清洗掉从溢流板上方排出,完成清洗的物料则在叶轮的带动下上升后被卸下进入出料槽完成清洗。

双叶轮洗沙机技术参数一览表

规格轮斗直径(mm)转速(r/min)处理能力(t/h)电机功率(kW)重量(kg)尺寸(mm)
GS220022001-215-30443003150×1910×2280
GS260026001-220-505.556003520×2390×2690
GS290029000.8-1.550-1007.581003820×2640×3200
GS350035000.8-1.2120-2001199004420×2930×3800
